سد سازی و تاسیسات مربوطه

سد یا «بَند» سازه‌ای است که بر روی یک رودخانه یا بدنه آبی برای نگهداری، منحرف کردن یا کنترل آب ساخته می‌شود. معمولاً به بدنه آب ذخیره شده در پشت سد، مخزن یا دریاچه گفته می‌شود. سدها سیلاب‌ها را مهار کرده و از آب ذخیره شده در پشت آنها برای فعالیت‌هایی مانند آبیاری، مصارف انسانی، استفاده‌های صنعتی، پرورش آبزیان و کشتیرانی استفاده می‌شود. غالباً همراه با سدها از برق‌آبی برای تولید برق استفاده می‌گردد. همچنین می‌توان از یک سد برای جمع‌آوری یا ذخیره آب استفاده کرده و سپس این آب به‌طور مساوی بین مکان‌های مختلف توزیع شود. عموماً هدف اصلی ساخت سدها نگهداری آب است، در حالی که از سازه‌های دیگر مانند سیلاب‌گیر یا خاکریز برای مدیریت آب یا جلوگیری از جاری شدن آب به مناطق خاصی از زمین استفاده می‌شود.

در این قسمت به توضیح مختصری در مورد سدها میپردازیم.

انواع سد :

از دیدگاه استاتیکی، سدها به دو گروه عمده تقسیم می‌گردند :
۱) سدهای وزنی
۲) سدهای قوسی
نکته :
سدهای پایه دار، سدهای پشت بنددار و سدهای چوبی از دیگر انواع سد محسوب می‌شوند.

از دیدگاه هیدرولیکی، سدها به دو گروه عمده تقسیم می‌گردند :

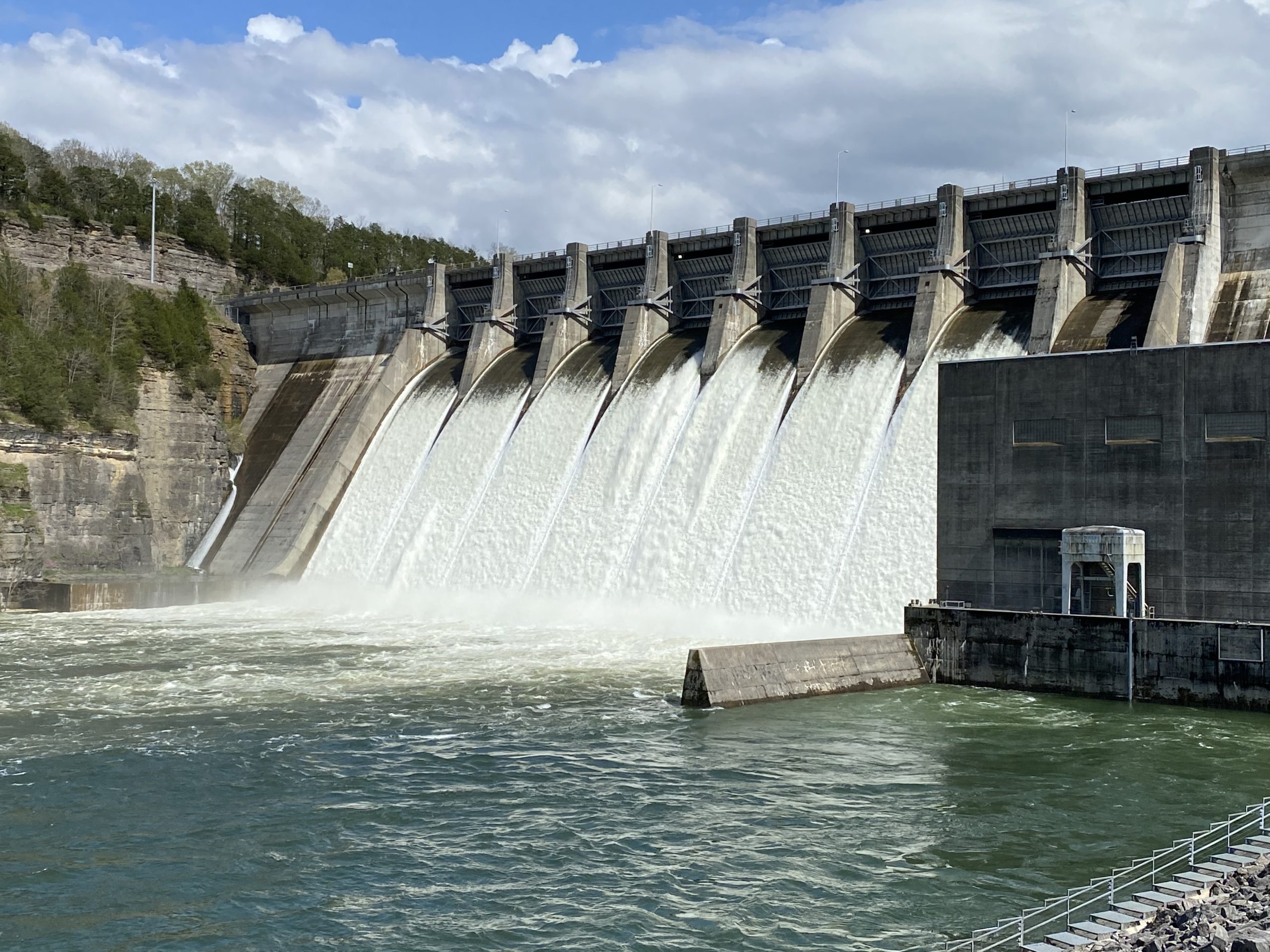

۱) سد سرریز :
سدی است که اجازه می‌دهد تا آب اضافی موجود در مخزن از روی تاج عبور کند.

۲) سد غیر سرریز :
سدی که اجازه عبور آب از روی تاج را نمی‌دهد. در این سدها، سرریزهای مجزا به منظور کنترل جریان و سطح آب مخزن مورد استفاده قرار می‌گیرند.

سدهای وزنی :

از آنجایی که باید در برابر فشار بسیار زیاد آب، مقاومت مناسبی به‌وسیلهٔ وزن سازه سد صورت پذیرد، این نوع از سدها معمولاً حجم بسیار عظیمی دارند. بدیهی است در ساخت سازه‌ای با این حجم، اقتصادی‌ترین مسئله، بحث تأمین مصالح است؛ بنابراین این سدها معمولاً از مصالح موجود در محل احداث خود بهره می‌برند. بدیهی است که در دسترس‌ترین این گونه مصالح سنگ و خاک است. سدهای وزنی به همین دلایل امروزه در دو نوع سدهای بتنی و سدهای خاکی ساخته می‌شوند.

سدهای قوسی :

اساس نیروی غلبه بر فشار آب در این سدها، انتقال این نیرو به دیواره‌های دره و در حقیقت شکل هندسی سد است. این سدها حداقل در مقیاس‌های بزرگ، غالباً از بتن غیر مسلح ساخته می‌شوند. به منظور جلوگیری از ورقه ورقه شدن سطوح مختلف بتن روی یکدیگر، بسیاری از سدهای بزرگ از این نوع، به صورت لایه لایه و معمولاً به صورت لایه‌های ۲ یا ۳ متری بتن‌ریزی می‌گردد. سطح هر لایه بتن ریزی شده بلافاصله شسته می‌گردد تا بتن لایه (مرحله) بعدی به بتن قبلی خوب بچسبد و از ورقه ورقه شدن سطوح مختلف بتن روی یکدیگر جلوگیری گردد. این سدها به صورت بلوک بلوک ساخته شده و در انتها بین بلوک‌ها که درزه نامیده می‌شود دوغاب سیمان تزریق می‌گردد تا سد به صورت یکپارچه عمل کند.

سدهای خاکی :

در ساخت سدهای خاکی، آنچه که در واقع جلوی آب را می‌گیرد، یک هسته نسبتاً نازک رسی است. خاک رس این خاصیت را دارد که با مرطوب شدن، به عایق خوبی برای نفوذ آب تبدیل می‌گردد. (از همین رو بام خانه‌های قدیمی کاهگل می‌شده‌ است) بجز هسته رسی، مابقی حجم سد را سنگ و خاک غیر محلول در آب تشکیل می‌دهد. چرا که سنگ‌های محلول پس از مدتی باعث کاهش وزن سد و به هم خوردن نتایج محاسبات خواهند شد.

سدهای خاکی همواره با مشکل محدودیت ارتفاع مواجهند و بیشتر برای دره‌های عریض و کم شیب مناسب هستند (سد پانزده خرداد دلیجان). بر عکس سدهای قوسی مناسب دره‌های عمیق و کم‌عرضند مانند: (سد کرج)



سد رودخانه‌ ای :

سد رودخانه‌ای نوع خاصی از سد است که از یک رشته دروازه بزرگ تشکیل شده‌است که می‌تواند برای کنترل میزان عبور آب از سد باز یا بسته شود. دروازه‌ها بین پایه‌های کناری قرار دارند که وظیفه پشتیبانی بار آب را بر عهده دارند و اغلب برای کنترل و تثبیت جریان آب برای سیستم‌های آبیاری استفاده می‌شوند.

,,
